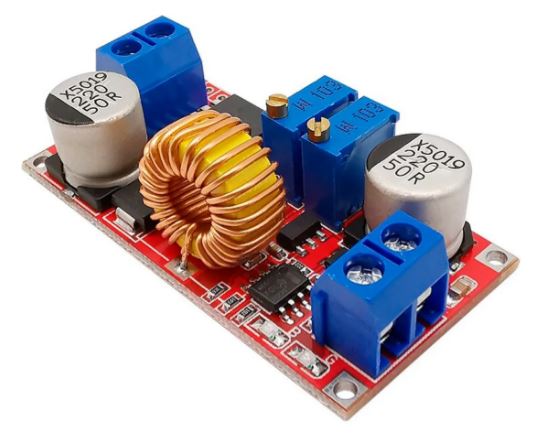

O Regulador com Ajuste de Tensão e Corrente XL4015 é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de circuitos eletrônicos.
O Regulador com Ajuste de Tensão e Corrente XL4015 opera em modo Step Down, podendo reduzir uma carga de até 5A e regular a tensão entre 1,25 a 30 V DC. A tensão de entrada suportada é de 5V a 32V DC.
O Regulador com Ajuste de Tensão e Corrente XL4015 é comumente usado na alimentação de relés, motores, displays e outros componentes eletrônicos que operam dentro da sua faixa de tensão e corrente.
OBS: Esse é um regulador do tipo Step Down, ou seja, na saída dele vai ter uma tensão mais baixa do que é colocado na entrada. Caso queira um módulo que a saída seja mais alta do que a entrada, busque por módulo Step UP.
Especificações:
– Tensão de entrada: 5V a 32V DC;
– Tensão de saída: 1,25 a 30V DC Ajustável;
– Corrente de saída ajustável: 5A (máx.);
– Eficiência máxima de conversão: 95% (mais alto);
– Frequência de comutação: 300kHz;
– Ripple: 50mV (máx.) 20M bandwidth;
– Escala de corrente: 0.5 %;
– Escala de tensão: 2.5%;
– Temperatura de operação: -40 a +85 graus Celsius;
– Proteção contra curto circuito: Sim;
– Proteção reversa da polaridade da entrada: Não;

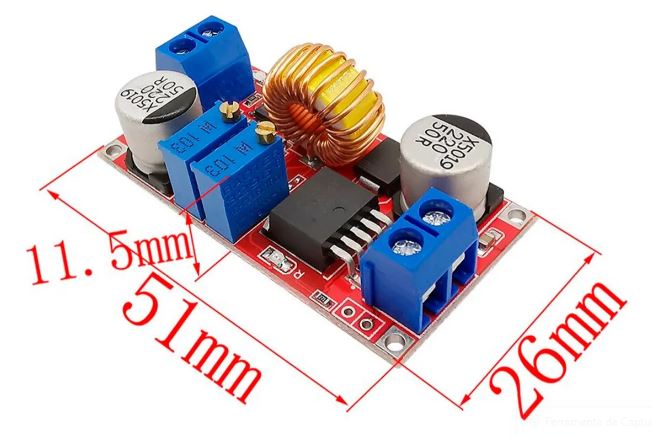

– Dimensões: 51×26.3x14mm (C x L x A);
– Peso: 21g;
Obs. Para o regulador começar a funcionar gire cada trimpot do regulador 50 vezes pro sentido anti horário. Acompanhe a saída de tensão do mesmo com um multímetro. Caso queira ajustar corrente, coloque uma carga em sua saída e assim faça o ajuste nos trimpots.
